Anwendungsbeispiele aus der Praxis:
Elektrische Anlagen

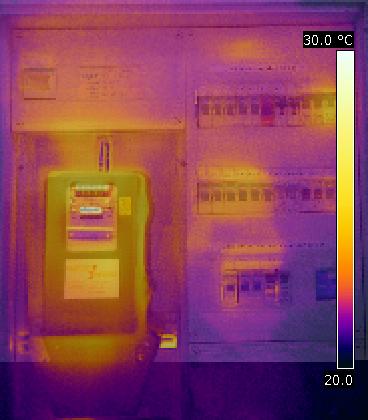

Zähler- und Sicherungskasten, Thermogramm mit Foto fusioniert für leichtere Bauteilzuordnung, moderate Temperaturverteilung

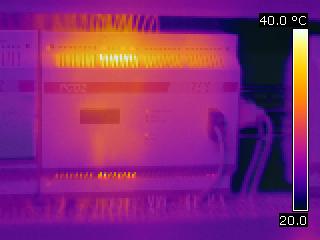

Thermogramm und Foto von SPS fusioniert

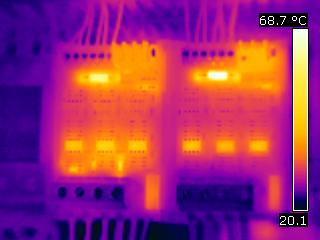

Überprüfung der thermischen Belastung von Bauelementen auf Leiterplatte (ein Widerstand und IC weisen erhöhte Temperaturen auf)

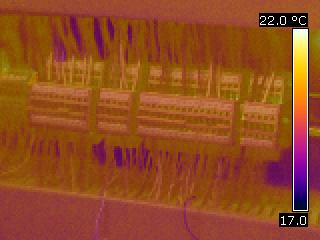

Thermogramm und Foto von Klemmenblöcke für einfachere Bauteilzuordnung fusioniert; Zustand der Kontakte der Klemmenblöcke ist i.O., Temperaturverteilung ist moderat

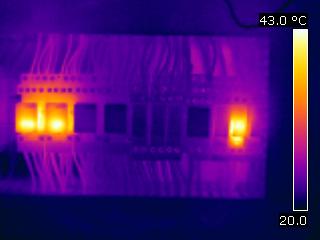

Thermogramm und Foto von Relais für einfachere Bauteilzuordnung fusioniert
Fotovoltaik
Solaranlage

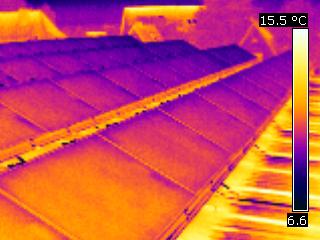

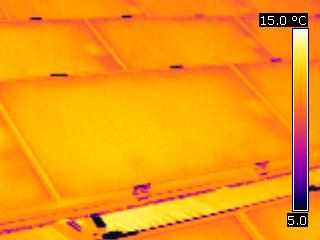

Überprüfung von Solarzellen auf Fehlfunktion (das Thermogramm zeigt homogene Solarmodulflächen, es sind keine Fehlstellen erkennbar; das im Thermogramm auf der Modulfläche Rechts erscheinende Viereck ist durch den rückseitig montierten Anschlusskasten bedingt)
Mechanische Anlagen

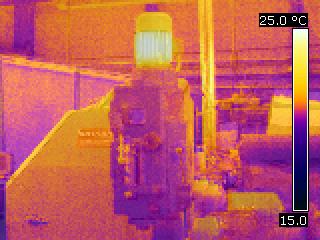

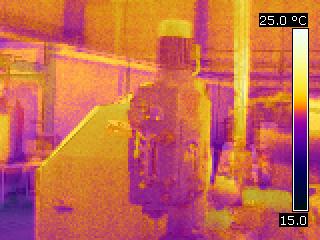

Ständerbohrmaschine vor Benutzung |
Ständerbohrmaschine nach Benutzung |
Temperatur am Turbolader eines Schiffsmotors

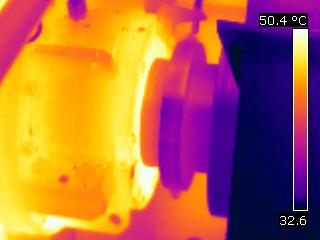

Temperatur eines Lagers
Panoramaaufnahme

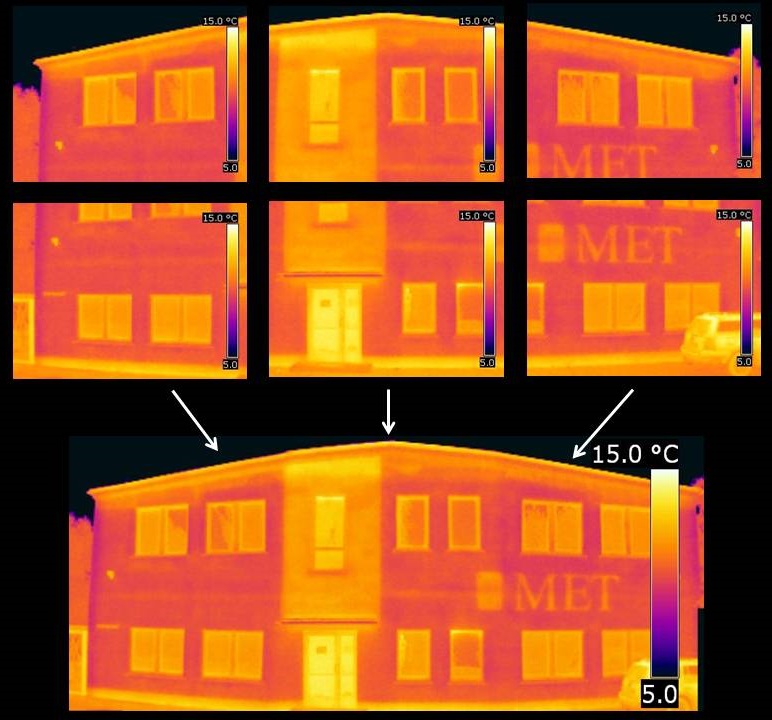

Panorama-Aufnahme eines Gebäudes aus Einzel-Thermogrammen (Software-Funktion)
weitere Beispiele

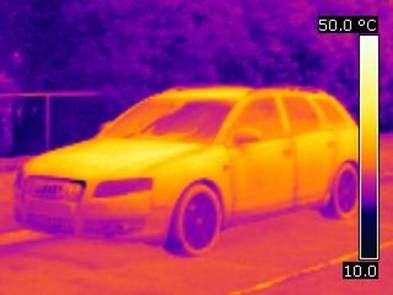

vor Fahrt (Aufheizen des PKW durch Sonneneinstrah-lung) |

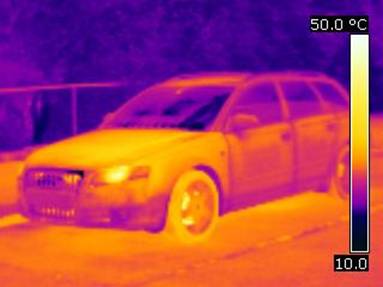

nach Fahrt (Lampen, Bremsscheiben und Kühler sind heiß; im Innenraum war die Klimaanlage aktiv) |
vor Fahrt |

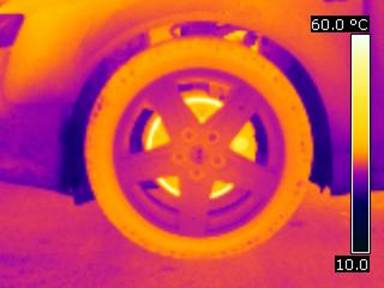

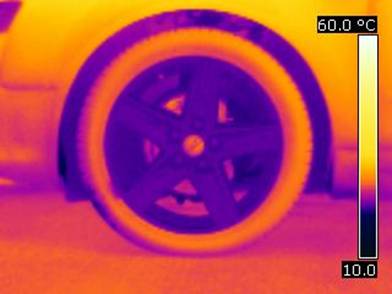

nach Fahrt (Bremsscheibe und Felge sind heiß) |
Überwachung einer Kühltruhe (Erwärmungen durch Komprimierung des Kühlmittels im Kühlsystem)

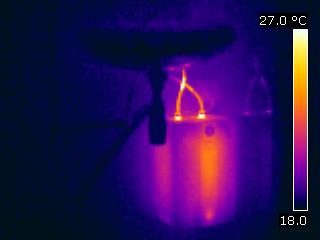

Überprüfung der Wärmeisolation eines Warmwasserreservoirs
